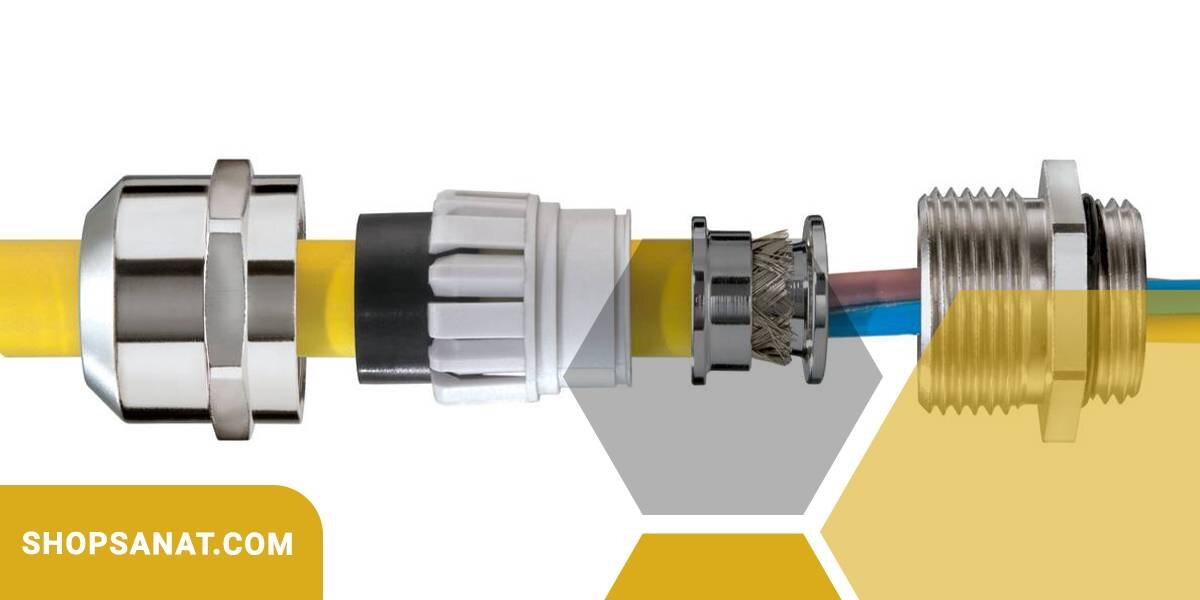

اجزای گلند آرموردار صنعتی شامل: 1- بدنه گلند 2- حلقه گیره زره 3- بخش میانی 4- آب بند خارجی 5- واشر ضد اصطحکاک 6- مهره گلند می‌باشد؛ همچنین گلند ضد انفجار آرموردار نیز تقریباً با قطعات داخلی مشابه به نوع صنعتی دارای سطح ایمنی بالاتر و کیفیت مقاوم‌تر طراحی و تولید می‌شود. ضمناً در نوع ضد انفجار از حلقه‌های ضد جرقه جهت جلوگیری از عبور شعله و آب بند ثانویه(در برخی مدل‌ها) استفاده می‌شود. در ادامه به معرفی هر جزء به شکل جداگانه خواهیم پرداخت:

معرفی اجزای گلند آرموردار

1- بدنه گلند

از اصلی‌ترین اجزای گلند آرموردار، بدنه آن است که سایز جزء‌ها روی آن سوار می‌شوند، جنس این بدنه معمولاً از فلزاتی با استحکام بالا مثل فلز برنج با آبکاری نیکل کروم یا فلز استیل ضد زنگ تولید می‌شود تا علاوه بر مقاومت بالا در محیط‌هایی با شرایط محیطی سخت و خورنده از آسیب در امان باشد. بسته به قطر کابل، سایز این بدنه و اجزاء متفاوت خواهد بود به طوری که کابل را از خود عبور داده و به شکل محکمی در جای خود ثابت نگه می‌دارد.

انتخاب جنس بدنه باید باتوجه به نوع کابل و محیط نصب انجام شود و همچنین به دلیل عبور مستقیم کابل از داخل این بدنه، بخش داخلی این جزء از اجزای گلند آرموردار باید صاف، یک دست، بدون هرگونه اضافات و تیزی باشد؛ برای دستیابی به همچین کیفیتی باید ماشین کاری این سطح با دقت بسیار بالا انجام شود تا در بلندمدت به کابل آسیبی نرسد.

2- حلقه گیره زره

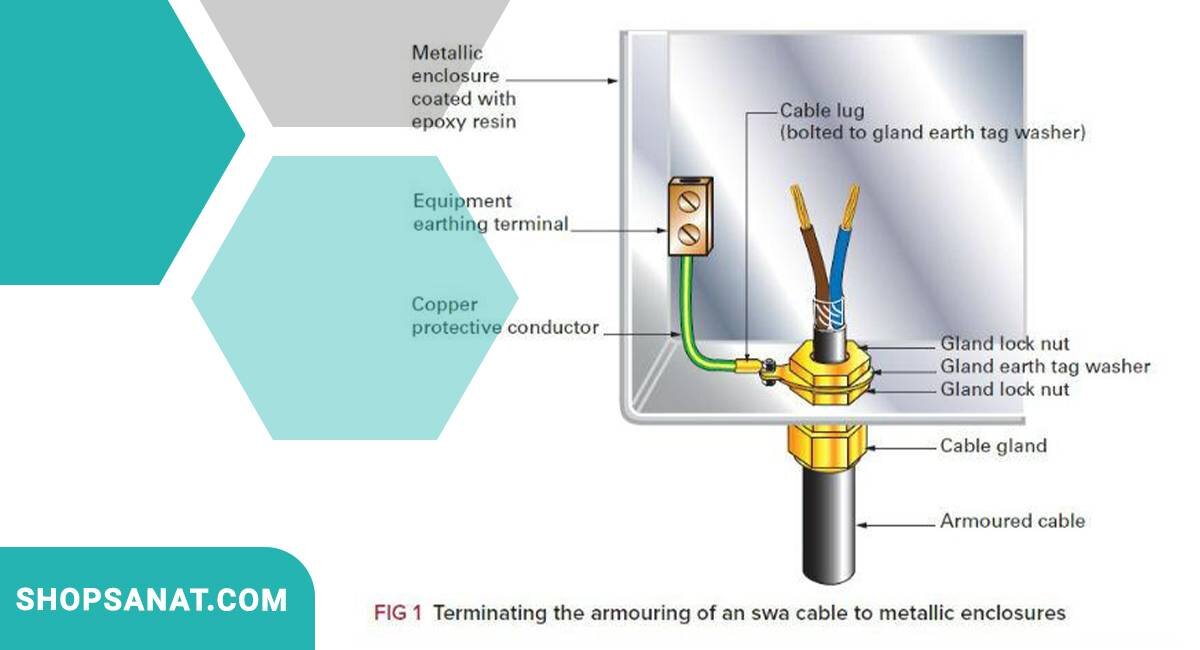

کابل‌های آرموردار دارای یک لایه فلزی محافظ(زره) هستند که اصطلاحاً به آن آرمور می‌گوییم. حلقه گیره، زره کابل را به صورت کاملاً ایمن به بدنه گلند متصل و قفل می‌کند تا نشتی‌های برق به سیستم ارتینگ تخلیه شده و در نهایت تمام اجزای گلند آرموردار به درستی کار کند. این حلقه معمولاً از جنس فولاد فنری تولید می‌شود تا هم انعطاف لازم برای گرفتن آرمور کابل را داشته باشد و هم مقاومت مکانیکی آن در طول زمان حفظ شده و از شل شدن آن جلوگیری کند.

3- بخش میانی

بخش میانی، رابط بین قسمت ورودی و قسمت آب‌بندی است که می‌توان گفت نقطه اتصال بین اجزای گلند آرموردار (از جمله گیره‌ها و قسمت‌های آب‌بندی) و بدنه آن است. در اکثر موارد این بخش به عنوان فضای فشرده‌سازی نیز کاربرد دارد یعنی وقتی‌که مهره سفت می‌شود فشار از طریق این قسمت به گیره‌ها و آب بند منتقل می‌شود تا کابل کاملاً محکم شود.

4- آب بند خارجی

آب بند خارجی وظیفه دارد جلوی ورود گردوغبار، آب، رطوبت، مواد شیمیایی به داخل گلند را بگیرد؛ میزان حفاظت این بخش تعیین کننده درجه IP اجزای گلند آرموردار است که باید از کیفیت بالایی برخوردار باشد تا در شرایط محیطی سخت دوام بیاورد به همین خاطر این بخش معمولاً از پلمیرهای بسیار مقاوم یا لاستیک مخصوص تولید می‌شود. همچنین خرابی در این لاستیک می‌تواند موجب از بین رفتن امنیت کل سیستم شود، پس باید در دوره‌های مختلف سلامتش ارزیابی شود.

5- واشر ضد اصطحکاک و آب بند

یکی از اجزای گلند آرموردار که می‌تواند تاثیر مستقیم در طول عمر آن داشته باشد، واشر ضد اصطحکاک است چراکه این واشر بین بخش‌های متحرک(بین مهره و سایر اجزاء) قرار می‌گیرد تا از خوردگی و سایش فلز با فلز بر اثر چرخش مهره جلوگیری کند. همچنین موجب چرخش نرم‌تر مهره و مهم‌تر اینکه سبب محار کابل می‌شود و فشار رو به شکل متعادل پخش می‌کند تا مهره بیش از حد سفت نشده و آسیب به رزوه‌ها وارد نشود.

6- مهره گلند

آخرین جزء گلند با آرمور، مهره است که با چرخاندن این مهره در پایان کار نصب، تمام اجزا جمع شده و به صورت یکپارچه کنارهم محکم قرار می‌گیرند. به دلیل اینکه بار مکانیکی حاصل از این فشار بر روی مهره است، جنس این قطعه و رزوه‌هایش باید از مقاومت بالایی برخوردار باشد تا در اثر فشار کل مجموعه اجزای گلند آرموردار شل یا رزوه‌ها هرز نشوند.

درمورد نوع جنس و سایز این گلند، برای انتخاب باید به قطر و مدل کابل‌های خود همچنین محیط مورد استفاده آن دقت کنید؛ در این باره در وب‌سایت رسمی CMP آمده است:

Cable glands can be constructed from metallic or non-metallic materials (or a combination of both) which may also be resistant to corrosion as determined by selection to a standard, or by corrosion resistance tests.

When used in explosive atmospheres in particular, it is crucial that cable glands are approved for the selected type of cable and that they maintain the level of protection of the equipment to which they are attached.

ترجمه:

گلندهای کابل می‌توانند از مواد فلزی یا غیر فلزی (یا ترکیبی از هر دو) ساخته شوند، که ممکن است بسته به انتخاب استاندارد یا آزمون‌های مقاومت در برابر خوردگی، مقاوم در برابر خوردگی نیز باشند.

به‌ویژه هنگام استفاده در محیط‌های انفجاری، بسیار حیاتی است که گلندهای کابل برای نوع کابل انتخاب‌شده تأیید شده باشند و سطح حفاظت تجهیزات متصل به آن‌ها را حفظ کنند.

تفاوت اجزای گلند آرموردار صنعتی و ضد انفجار

همانطور که در ابتدا اشاره کردیم، اجزای گلند آرموردار صنعتی و ضدانفجار از نظر قطعات تقریباً با هم برابرند. نوع ضد انفجار دارای 2 قطعه بیشتر است و 6 قطعه مشترک نیز در این نوع از نظر کیفیتی بسیار مقاوم تر بوده و برای محیط‌های مستعد انفجار طراحی شده که در جدول زیر به بررسی جزئیات تفاوت هر کدام خواهیم پرداخت:

کاربردهای گلند آرموردار

• محافظت مکانیکی کابل‌ها: جلوگیری از کشیده شدن، خم شدن یا آسیب دیدن کابل
• ایمن‌سازی اتصالات کابل: جلوگیری از شل شدن و محکم نگه داشتن اتصال در طولانی مدت
• جلوگیری از نفوذ آب و گرد و غبار: حفاظت از کابل در برابر انواع عوامل محیطی
• مهار جرقه و شعله (برای مدل ضد انفجار): جلوگیری از انتشار جرقه و شعله در محیط‌های مستعد انفجار
• تثبیت زره کابل: قفل کردن و حفظ موقعیت زره کابل و جلوگیری از آسیب به هادی‌ها
• افزایش طول عمر کابل و تجهیزات: کاهش سایش و فشار مکانیکی روی کابل توسط اجزای گلند آرموردار
• مناسب برای محیط‌های صنعتی و پرخطر: کارخانه‌ها، معادن، پالایشگاه‌ها و محیط‌های دارای گردوغبار قابل انفجار
• سهولت در نصب و نگهداری: امکان باز و بسته کردن آسان بدون آسیب به کابل

نکات مهم نصب و نگهداری اجزای گلند آرموردار

ابتدا باید محل مورد نظر جهت نصب از هرگونه گردوغبار تمیز شود سپس هر کدام از اجزای گلند آرموردار با دقت بالا و رعایت ترتیب موجود در کاتالوگ مونتاژ و محکم شود. پس از نصب نیز، بررسی دوره‌ای اجزاء مثل مهره‌ها و آب‌بندها برای اطمینان از محکم بودن و سلامت اتصال ضروری است.
